testo 400

Μενού μέτρησης

Λειτουργία

1. Βασική προβολή

Ξεχωριστή απεικόνιση των τιμών μέτρησης κάθε αισθητήρα.

• Για όλους τους αισθητήρες
• Ενεργοποίηση της λειτουργίας του καταγραφικού

• Μετρήσεις ενός σημείου ή συγκεκριμένης χρονικής στιγμής
• Παρουσίαση των τιμών μέτρησης ως μεμονωμένες τιμές, πίνακες ή γραφήματα

2. Όγκος ροής - αγωγοί

Προσδιορισμός του όγκου ροής σε αγωγό.

• Για όλους τους αισθητήρες ταχύτητας ροής(hot wire, πτερυγίου)
• Απαιτείται εισαγωγή γεωμετρίας αγωγού
• Μετρήσεις ενός σημείου ή συγκεκριμένης χρονικής στιγμής
• Εισαγωγή πληροφοριών τοποθεσίας μέτρησης από τη διαχείριση πελατών

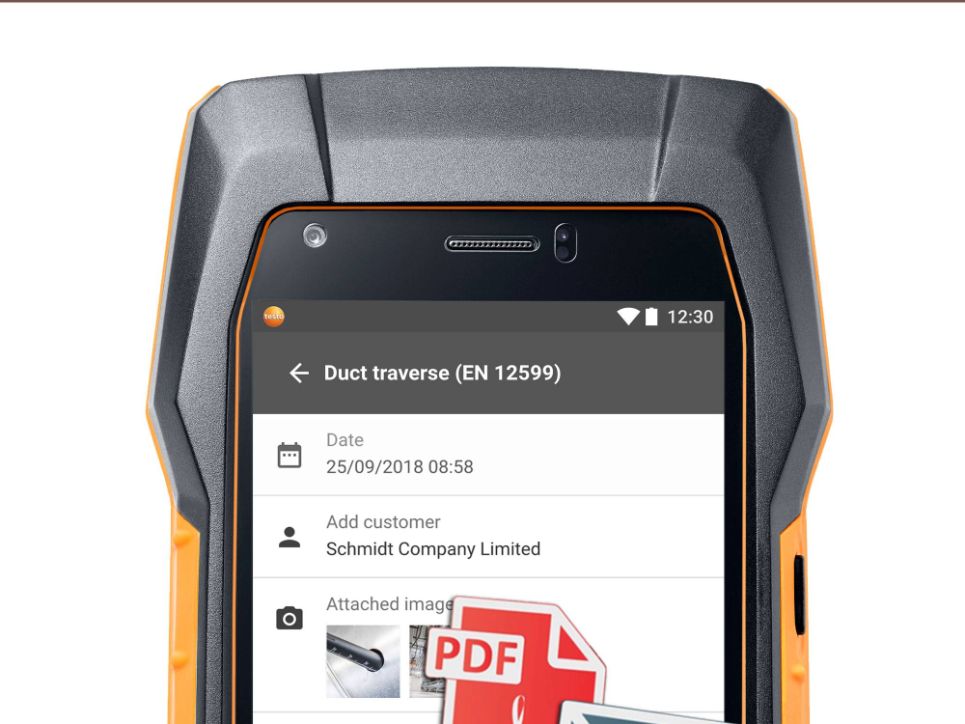

3. Όγκος ροής - αγωγοί (EN 12599)

Προσδιορισμός του όγκου ροής στους αγωγούς με τη μέτρηση πλέγματος σύμφωνα με το πρότυπο EN12599.

• Για όλους τους αισθητήρες ταχύτητας ροής(hot wire, πτερυγίου) και σωλήνες Pitot
• Απαιτείται εισαγωγή της γεωμετρίας τουαγωγού και των ανοιγμάτων αγωγών
• Μετρήσεις ενός σημείου ή συγκεκριμένης χρονικής στιγμής
• Υπολογισμός της αβεβαιότητας μέτρησης σύμφωνα με το πρότυπο EN 12599
• Αυτόματη απεικόνιση του βάθους εισαγωγής για τον αγωγό διέλευσης
• Κατανομή αγωγών για ορθογώνιους αγωγούς σύμφωνα με την κοινή μέθοδο και για κυκλικούς αγωγούς σύμφωνα με τη μέθοδο του κεντροειδούς άξονα.

4. Όγκος ροής - αγωγοί (ASHRAE 111)

Προσδιορισμός του όγκου ροής στους αγωγούς με τη μέτρηση πλέγματος σύμφωνα με το ASHRAE 111.

• Για όλους τους αισθητήρες ταχύτητας ροής(hot wire, πτερυγίου) και σωλήνες Pitot
• Απαιτείται εισαγωγή της γεωμετρίας του αγωγού και των ανοιγμάτων αγωγών
• Μετρήσεις ενός σημείου ή συγκεκριμένης χρονικής στιγμής
• Αυτόματη απεικόνιση του βάθους εισαγωγής για τον αγωγό διέλευσης
• Κατανομή αγωγών για ορθογώνιους αγωγούς σύμφωνα με τη μέθοδο logtchebycheff και για κυκλικούς αγωγούς σύμφωνα με τη λογαριθμική γραμμική μέθοδο

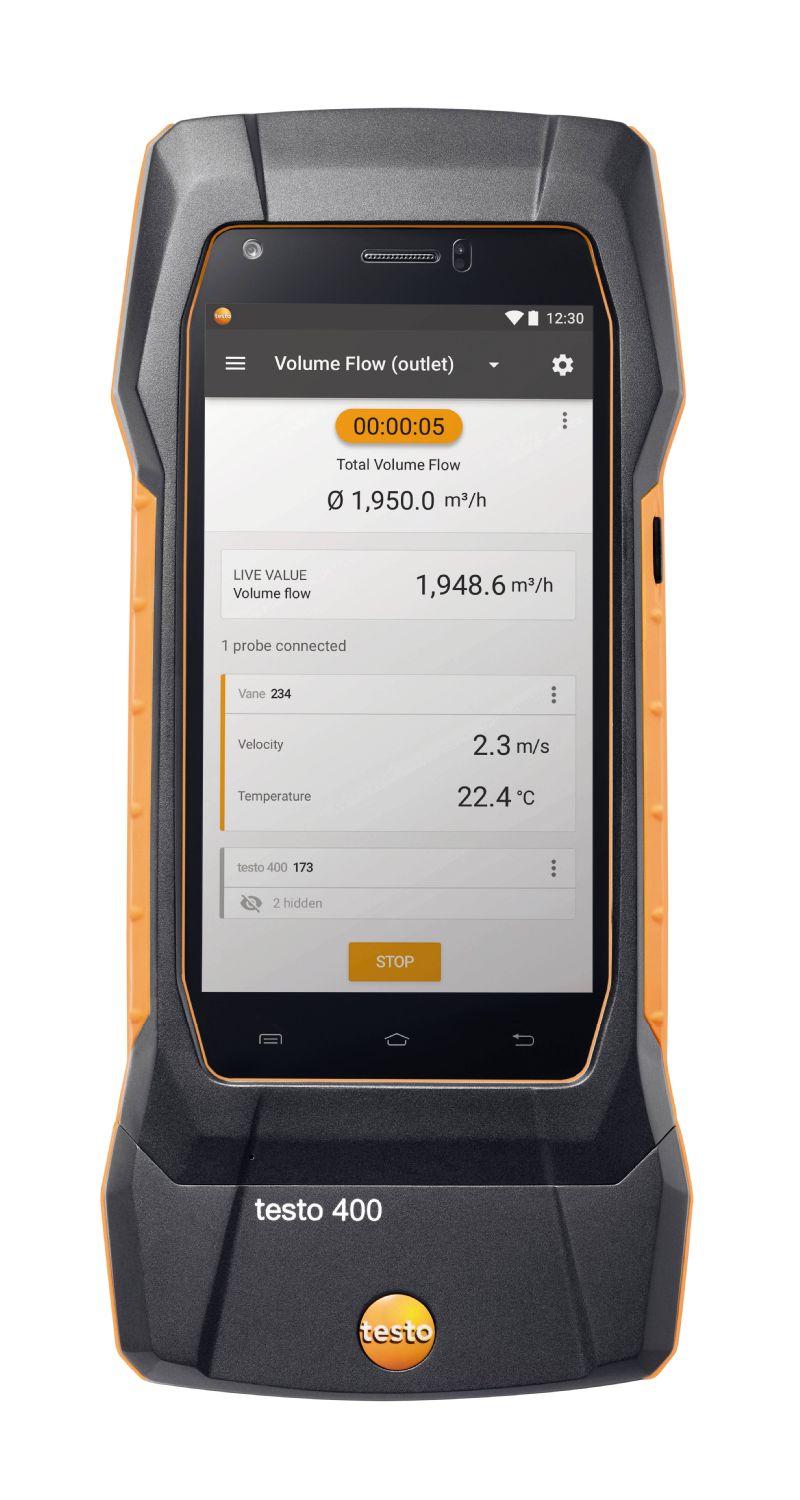

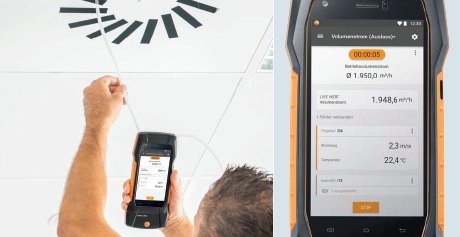

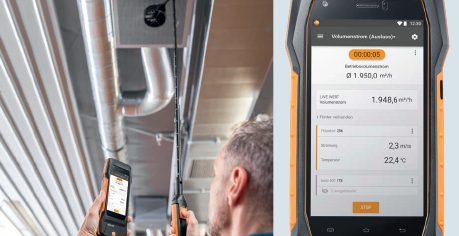

5. Όγκος ροής – έξοδοι

Προσδιορισμός του όγκου ροής σε μια έξοδο.

• Για όλους τους αισθητήρες ταχύτητας ροής(hot wire, πτερυγίου)
• Απαιτείται εισαγωγή περιοχής εξόδου
• Αυτόματη διαφοροποίηση μεταξύ εισόδου και εξόδου αέρα κατά τη χρήση το υαισθητήρα πτερυγίων 100mm
• Μετρήσεις ενός σημείου ή συγκεκριμένης χρονικής στιγμής
• Εισαγωγή πληροφοριών τοποθεσίας μέτρησης από τη διαχείριση πελατών

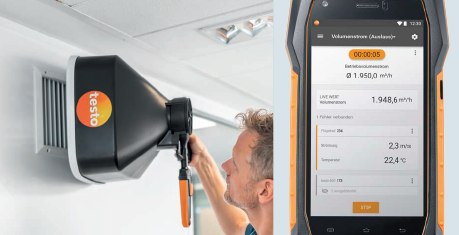

6. Όγκος ροής - χοάνη

Απλοποιημένη μέτρηση όγκου ροής σε μια έξοδο αέρα με χοάνη μέτρησης Testo.

• Διαθέσιμες χοάνες για εξόδους έως 200 x200 mm ή 330 x 330 mm
• Αυτόματη αναγνώριση χοάνης
• Αυτόματη διαφοροποίηση μεταξύ εισόδου και εξόδου αέρα κατά τη χρήση του αισθητήρα πτερυγίων 100mm

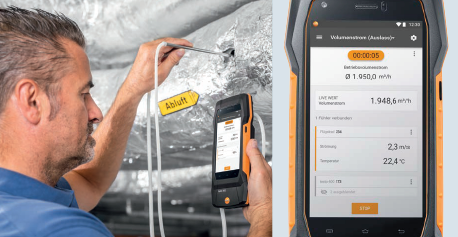

7. Όγκος ροής –σωλήνας Pitot

Προσδιορισμός του όγκου ροής σε αγωγό με τη χρήση ενός σωλήνα Pitot.

• Προσδιορισμός της δυναμικής πίεσης στους αγωγούς με σωλήνα Pitot
• Συνιστάται για ταχύτητες ροής > 3 m/s (590ft/min) και/ή πολύ μολυσμένη ροή
• Απαραίτητη η εισαγωγή συντελεστή σωλήνα Pitot ειδικό για τον κατασκευαστή
• Εισαγωγή θερμοκρασίας περιβάλλοντος και πίεσης περιβάλλοντος απαραίτητης για την αντιστάθμιση πυκνότητας

8. Όγκος ροής – συντελεστής k

Προσδιορισμός του όγκου ροής σε μεμονωμένα μέρη μέσω της μέτρησης της πίεσης αναφοράς και της εισαγωγής του ειδικού για τον κατασκευαστή συντελεστή.

• Εισαγωγή ενός συντελεστή ειδικού για τον κατασκευαστή (συντελεστής k ή συντελεστής c)
• Μέτρηση στη θέση που καθορίζει ο κατασκευαστής
• Οι συγκεκριμένοι συντελεστές δίνονται στην τεκμηρίωση του προϊόντος του κατασκευαστή
• Υπολογισμός του όγκου ροής με βάση αυτόν τον τύπο: k* √ΔP

9. Όγκος ροής – αγωγοί (EN 16211)

Προσδιορισμός του όγκουροής στους αγωγούς μετη μέτρηση πλέγματοςσύμφωνα με το EN16211.*

• Για όλους τους αισθητήρες ταχύτητας ροής(hot wire, πτερυγίου) και σωλήνες Pitot
• Απαιτείται εισαγωγή της γεωμετρίας του αγωγού και των ανοιγμάτων αγωγών
• Μετρήσεις ενός σημείου ή συγκεκριμένης χρονικής στιγμής
• Αυτόματη απεικόνιση του βάθους εισαγωγής για τον αγωγό διέλευσης
• Διαφοροποίηση μεταξύ ορθογώνιων και στρογγυλών αγωγών

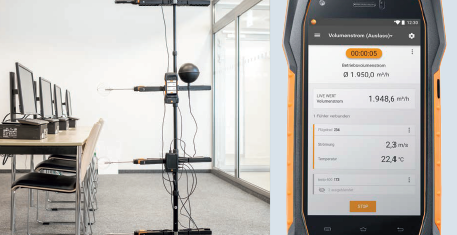

10. Άνεση – PMV/PPD(EN 7730 / ASHRAE 55)

Προσδιορισμός των παραμέτρων άνεσης PMV και PPD.

• PMV/PPD: Για εσωτερικούς χώρους (π.χ. χώρους εργασίας, δημόσια κτίρια)
• Απαραίτητες παράμετροι: Θερμοκρασία της σφαίρας, θερμοκρασία περιβάλλοντος και υγρασία, ταχύτητα ροής αέρα
• Τιμή PMV: Δείκτης που προβλέπει τη μέση τιμή εκτίμησης του κλίματος μιας μεγάλης ομάδας ανθρώπων
• Δείκτης PPD: Ποσοτική πρόβλεψη του αριθμού των δυσαρεστημένων ατόμων σε ένα συγκεκριμένο περιβάλλον

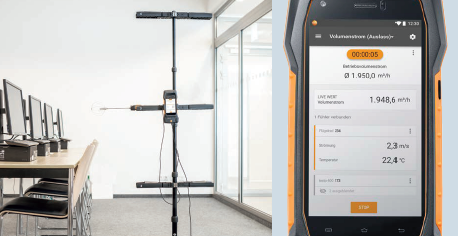

11. Ρυθμός δυσχέρειας- ελκυσμού

Προσδιορισμός των παραμέτρων άνεσης ελκυσμού αέρα και βαθμού στροβιλισμού.

• Ρυθμός ελκυσμού: Ποσοστό ατόμων που αισθάνονται δυσφορία λόγω των ροών του αέρα
• Βαθμός στροβιλισμού: Ποσοστό ατόμων που αισθάνονται δυσφορία λόγω των ροών του αέρα
• Για μετρήσεις σε μέχρι και 3 τοποθεσίες ταυτόχρονα
• Δυνατότητα διαφοροποίησης ανάμεσα σε ορθοστατικούς και καθιστικούς χώρους εργασίας

12. Άνεση – NET

Προσδιορισμός της κανονικής αποτελεσματικής θερμοκρασίας (NET) σε θερμούς χώρους εργασίας.*

• Κανονική αποτελεσματική θερμοκρασία: Ισχύει για τα ντυμένα άτομα και σε συνθήκες περιβάλλοντος χωρίς πρόσθετη θερμική ακτινοβολία
• Απαιτείται μέτρηση της θερμοκρασίας του αέρα, της υγρασίας του αέρα και της ταχύτητας ροής του αέρα
• Προαιρετικά, μπορεί να συνδεθεί ένα θερμόμετρο σφαίρας για τη μέτρηση της διορθωμένης αποτελεσματικής θερμοκρασίας (CET)

13. Άνεση – WBGT

Προσδιορισμός του θερμικού φορτίου σε ένα άτομο σε ζεστό ατμοσφαιρικό κλίμα βάσει του δείκτη WBGT (Wet Bulb Globe Temperature).*

• Για να προσδιοριστεί η τιμή WGBT, πρέπει να μετρούνται οι θερμοκρασίες ενός θερμόμετρου με φυσικό αερισμό (tnw), της θερμοκρασίας του αέρα (ta) και της θερμοκρασίας της σφαίρας (tg)
• Ο δείκτης WBGT δίνεται συνήθως σε °C
• Το WBGT εφαρμόζεται εντός και εκτός κτιρίων χωρίς ηλιακή ακτινοβολία. ΤοWBGTS εφαρμόζεται εκτός κτιρίων με ηλιακή ακτινοβολία
• Οι δείκτες υπολογίζονται βάσει των ακόλουθων τύπων:


  WBGT = 0.7 tnw + 0.3 tg
  WBGTS = 0.7 tnw + 0.2 tg + 0.1 ta

14. Διαφορική θερμοκρασία – ΔT

Μετρήσεις διαφορικών θερμοκρασιών με δύο αισθητήρες θερμοκρασίας.

• Απαιτούνται δύο αισθητήρες θερμοκρασίας
• Δυνατότητα εισαγωγής συντελεστή διόρθωσης θερμοκρασίας επιφάνειας

15. Διαφορική πίεση– ΔP

Μέτρηση της διαφοράς μεταξύ δύο πιέσεων.

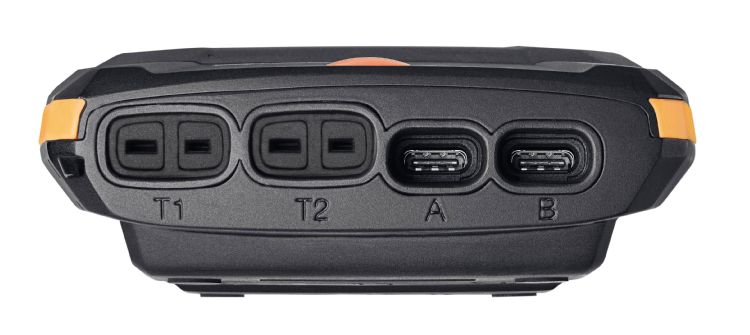

• Χρήση των ενσωματωμένων συνδέσεω νπίεσης του testo 400
• Κατάλληλο για παρακολούθηση των πιέσεων φίλτρου
• Μεγαλύτερη ακρίβεια στο χαμηλότερο εύρος μέτρησης για εφαρμογές σε cleanrooms (π.χ. μέτρηση διαφορικών πιέσεων μεταξύ δωματίων)
